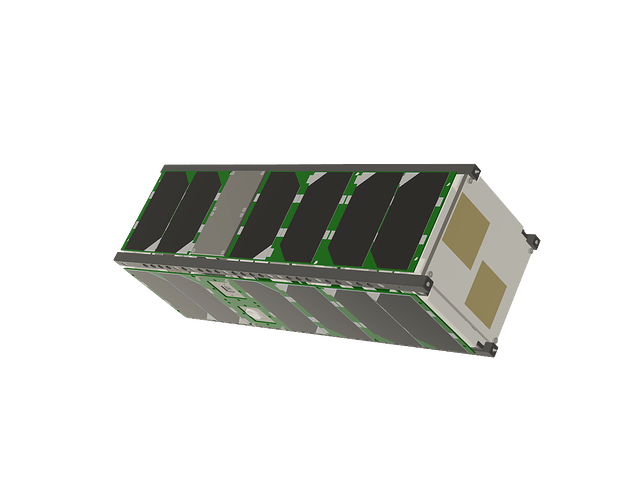

3U キューブサット “SC-Sat1a”
SC-Sat1a は 株式会社Space Cubics が、自社の宇宙用コンピュータ SC-OBC Module A1 の長期間軌道実証を目的として開発した 3Uサイズのキューブサットです。SC-OBC Module A1 を2台搭載しています。
衛星の概要
サブシステム

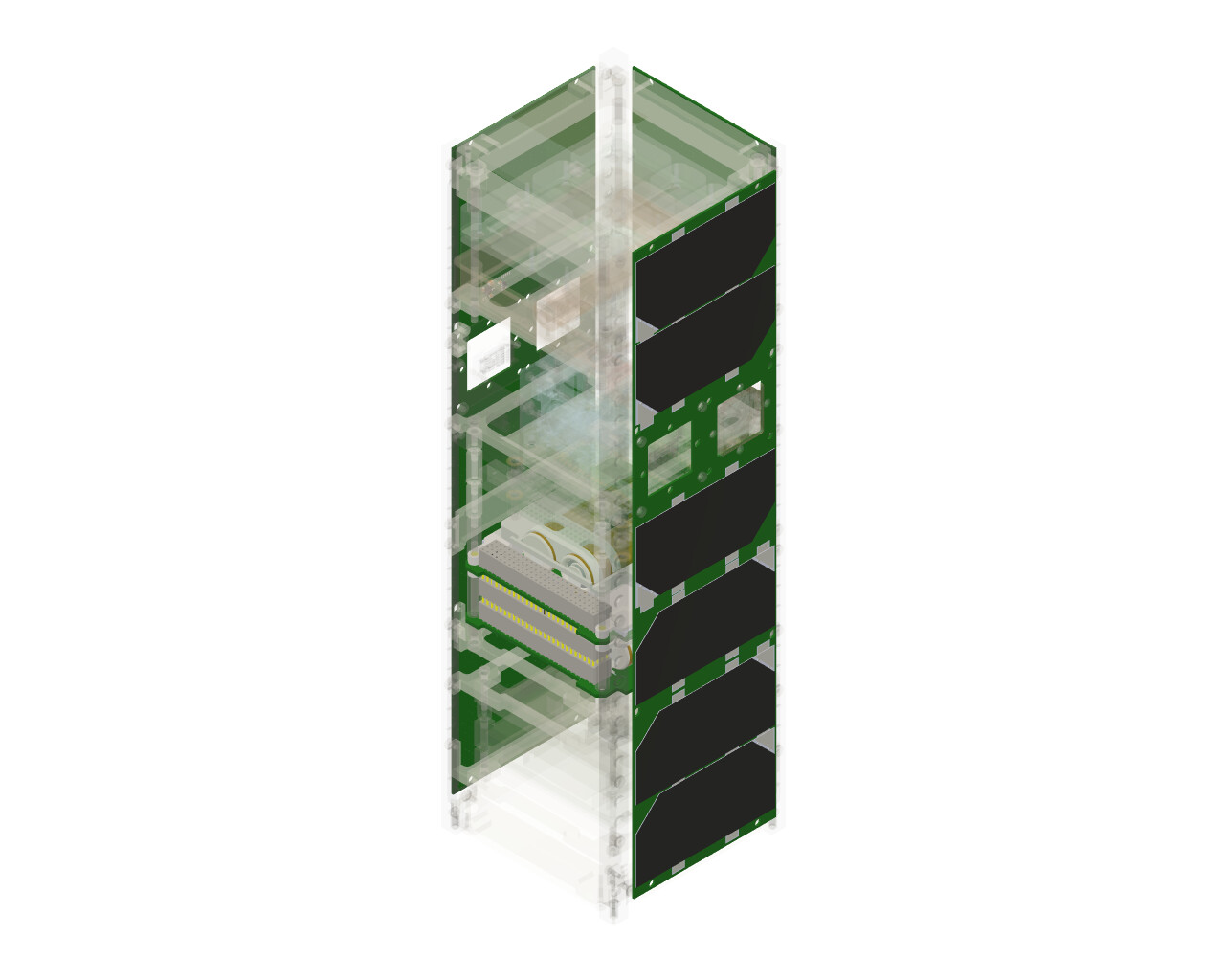

電源系
| 項目 |
内容 |
| バッテリー種別 |
リチウムイオン電池 |
| バッテリー定格電圧 |
7.2V |
| バッテリー容量 |
72Wh |
| 太陽電池セルの種別 |
GaAs |
| 太陽電池セルの面積 (1面あたり) |
180cm2 |
| 太陽電池セルの最大出力 (1面あたり) |
7W |

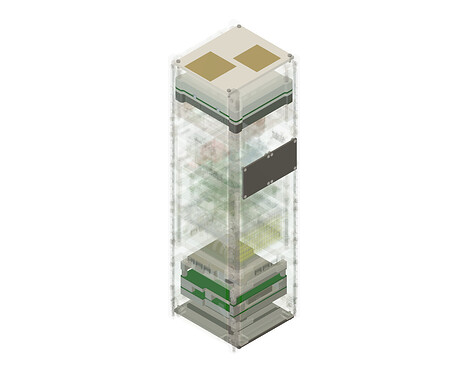

通信系
メイン通信機
| 項目 |
内容 |
| 通信周波数帯 |
Sバンド |
| アップリンク最大通信レート |
128kbps |
| アップリンク変調方式 |
GMSK |
| ダウンリンク最大通信レート |
512kbps |
| ダウンリンク変調方式 |
GMSK |
| 消費電力 (受信待機) |
550mW |
| 消費電力 (送受信) |
5.0W |
| 最大送信出力 |
1W |
| アンテナ種別 |
円偏波パッチアンテナ |
| 最大アンテナ利得（主輻射方向） |
約6.0dBi |
サブ通信機
| 項目 |
内容 |
| 通信周波数帯 |
Sバンド |
| アップリンク最大通信レート |
4kbps |
| アップリンク変調方式 |
PCM-PSK-PM |
| ダウンリンク最大通信レート |
64kbps |
| ダウンリンク変調方式 |
BPSK |
| 消費電力 (受信待機) |
2.0W |
| 消費電力 (送受信) |
5.0W |
| 最大送信出力 |
66mW |
| アンテナ種別 |
円偏波パッチアンテナ |
| 最大 アンテナ利得（主輻射方向） |
約4.5dBi |

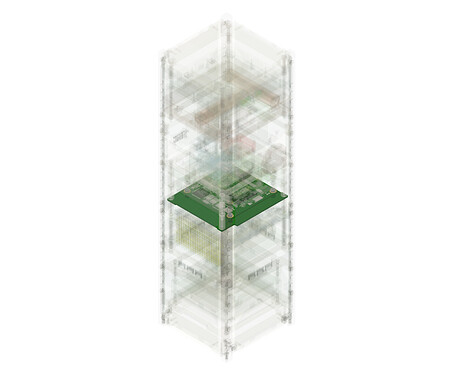

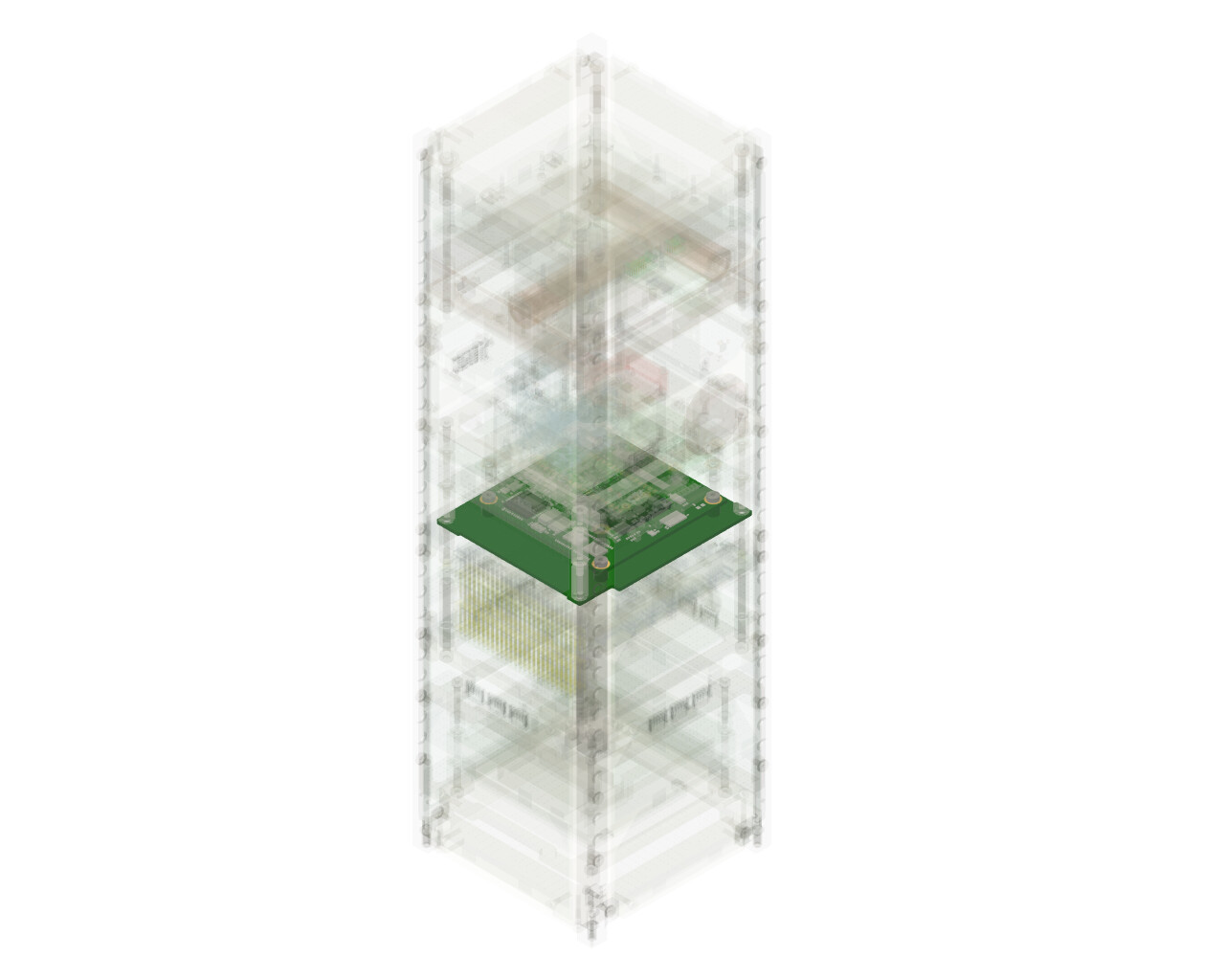

制御（CDH）系
| 項目 |
内容 |
| CDH用OBC |
SC-OBC Module A1 + I/Oボード |
| 外部 I/O |
CAN（主コンポーネント間バス） |
|
RS485（メイン通信機の通信予備） |
|
PWM（マグネトルカ） |
|
I2C（温度センサー、地磁気センサー、SUNセンサー） |
|
GPIO（DSWなど） |

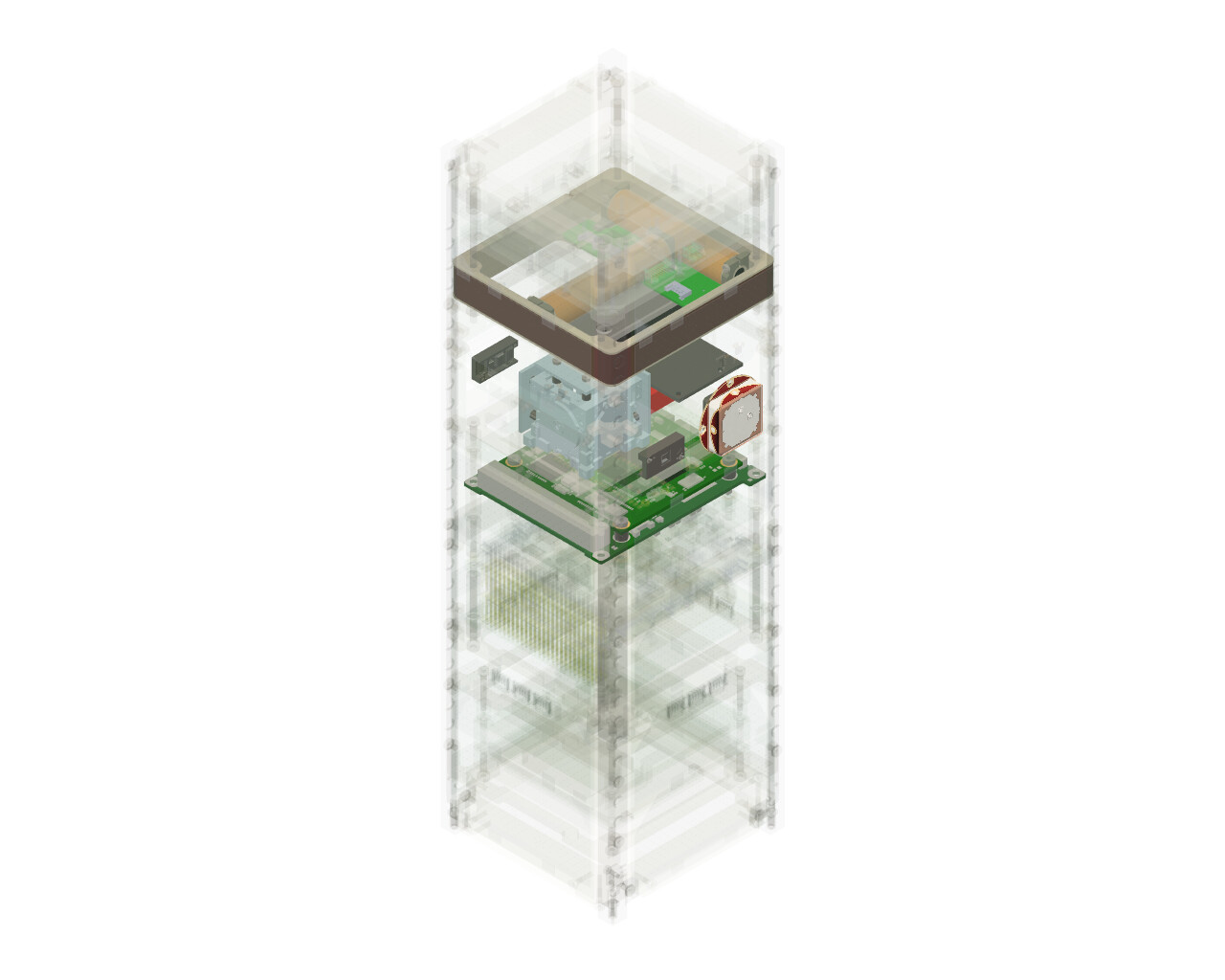

姿勢制御（ADCS）系
| 項目 |
内容 |
| 姿勢制御用OBC |
SC-OBC Module A1 + ADCSボード |
| GNSSレシーバ |
対応衛星 : GPS、GLONASS、Galileo、BeiDou、QZSS、NavIC、SBAS |
| GNSSアンテナ |
デュアルパッチアンテナ, 利得 : 4.5dBic |
| IMU |
三軸加速度、三軸角速度 |
| SUNセンサー |
標準精度（補正なし）：±1°〜±4° |
| 三軸地磁気センサー |
測定範囲: ±8 Gauss、分解能: 0.25mG |
| 三軸マグネトルカ |
双極子モーメント: X / Y軸 0.30Am2, Z軸 0.34Am2 |
| 三軸リアクションホイール |
- |

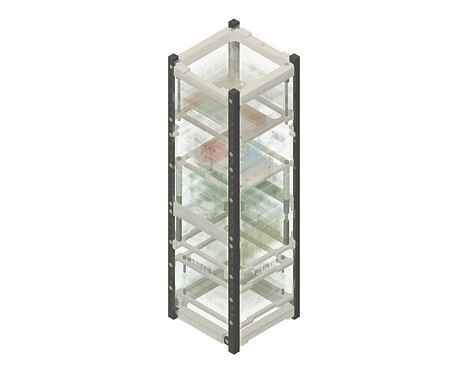

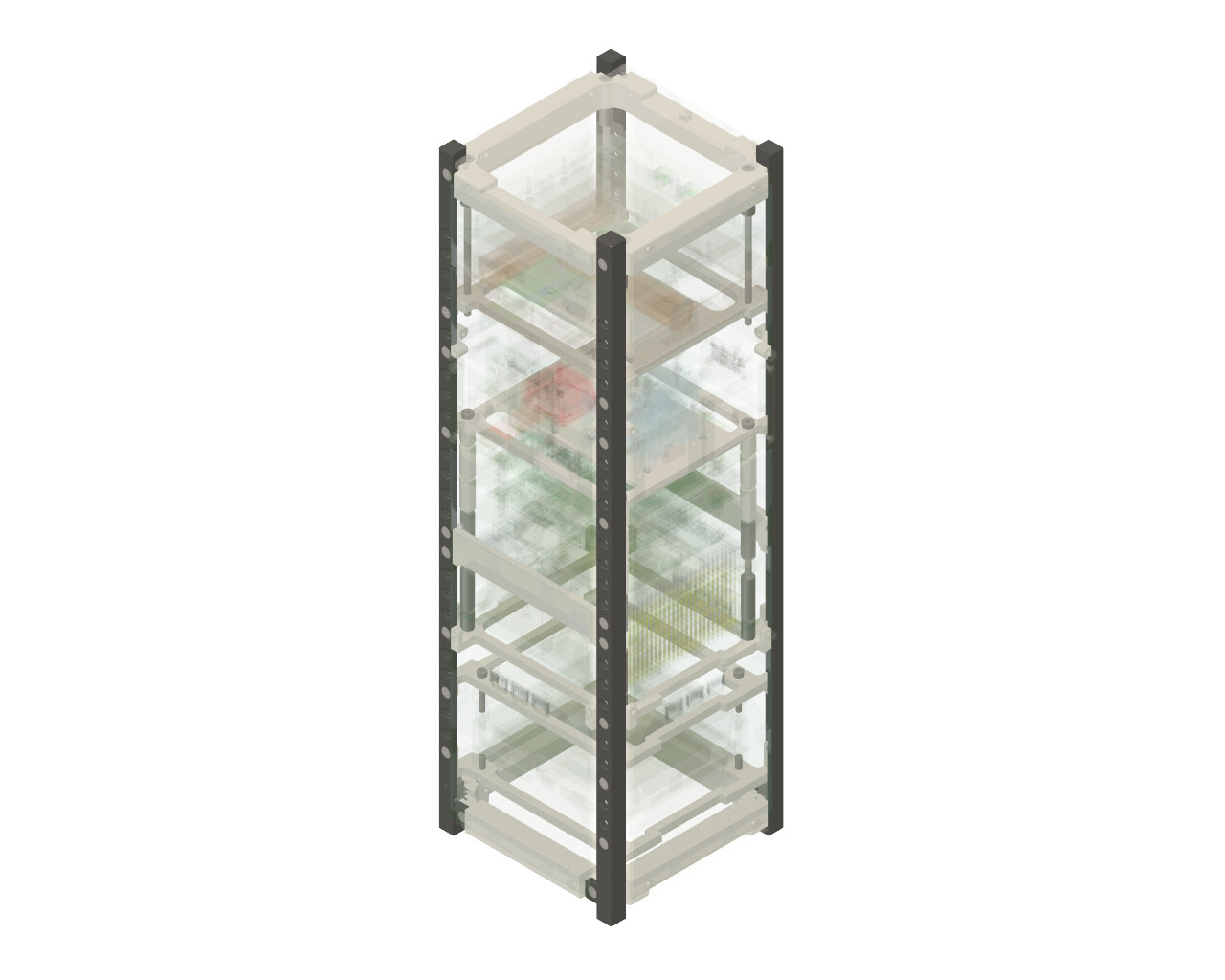

構造系
| 項目 |
内容 |
| 素材 |
AL5052 |
| 表面処理 (レール表面) |
硬質アルマイト処理 |
| 表面処理 (その他) |
アロジン処理 |
推進系
なし

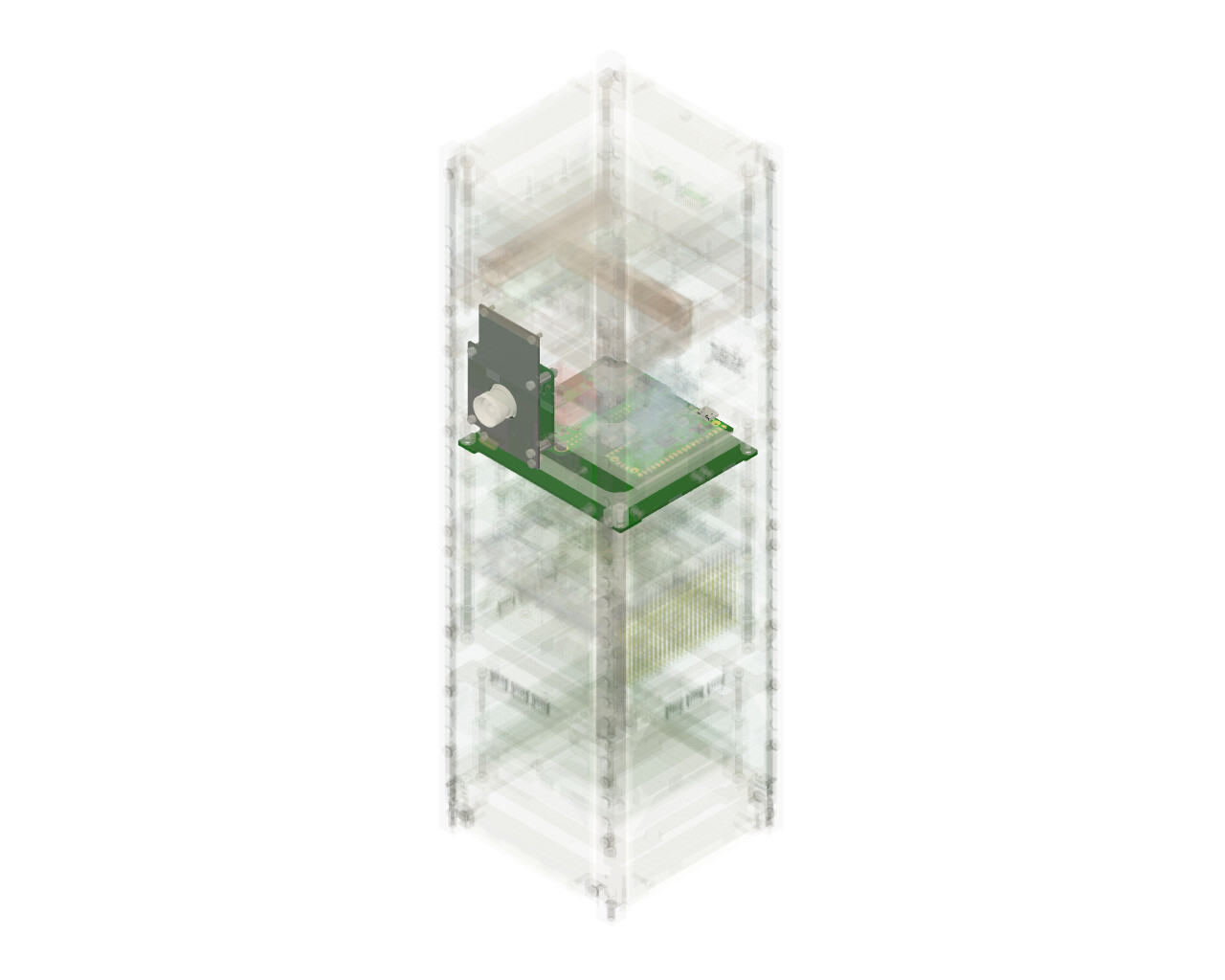

カメラ
| 項目 |
内容 |
| カメラ制御用OBC |
Raspberry Pi Zero 2 W |
| カメラモジュール |
グローバルシャッター, RGB, 2.3MP |
フライトソフトウェア
地上局
2社の地上局と契約
ミッションコントロールシステム（MCS）
打ち上げ計画
ギャラリー
ミッションパッチ
開発作業

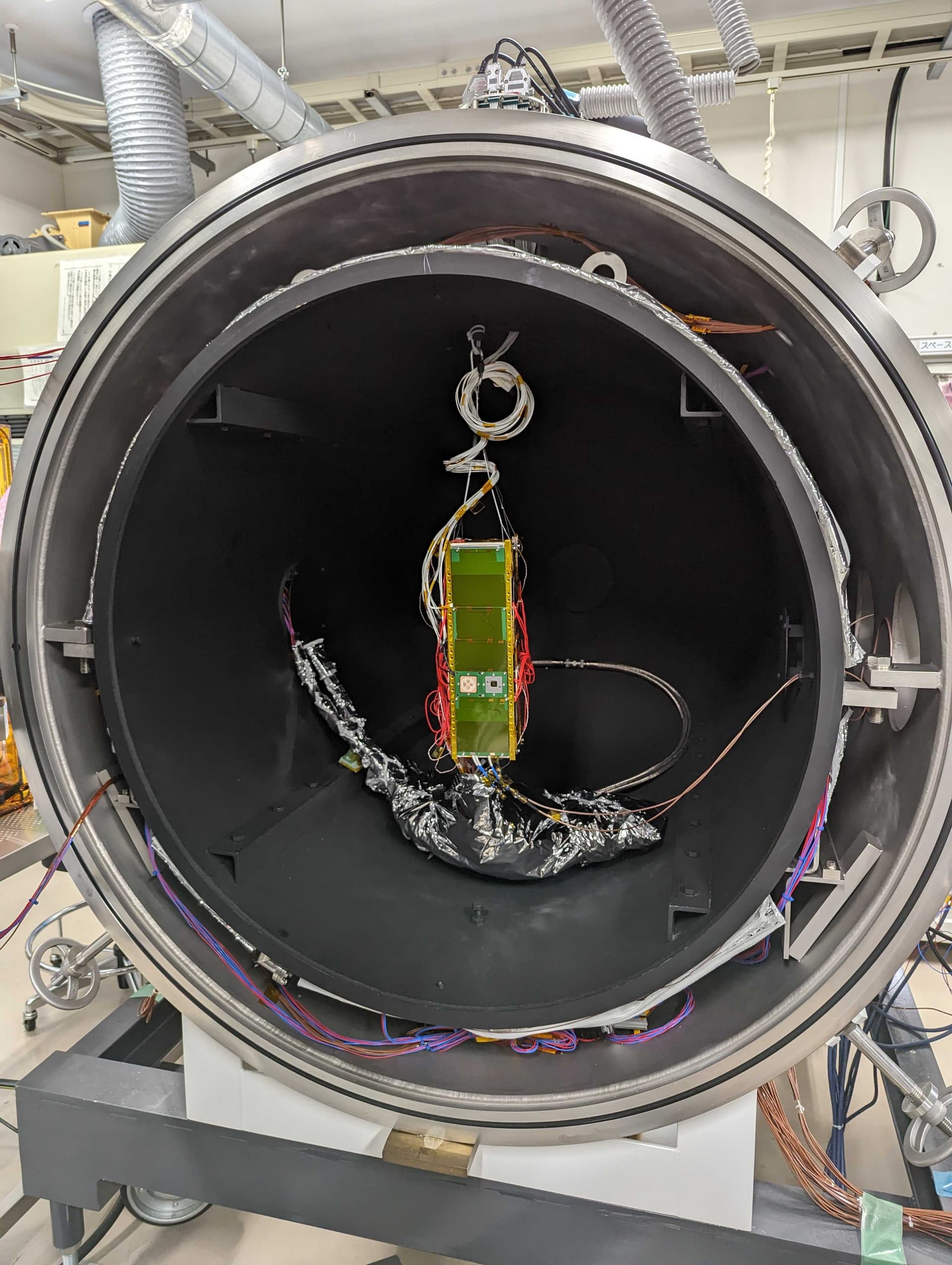

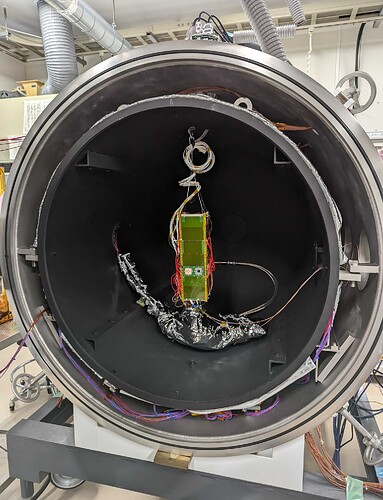

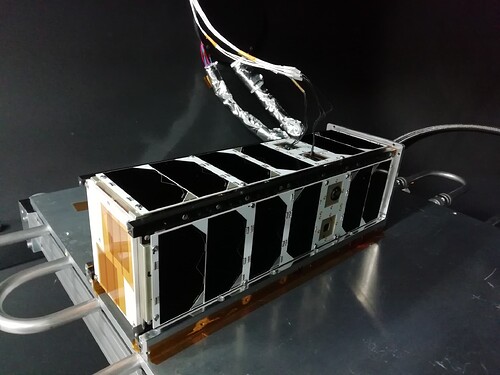

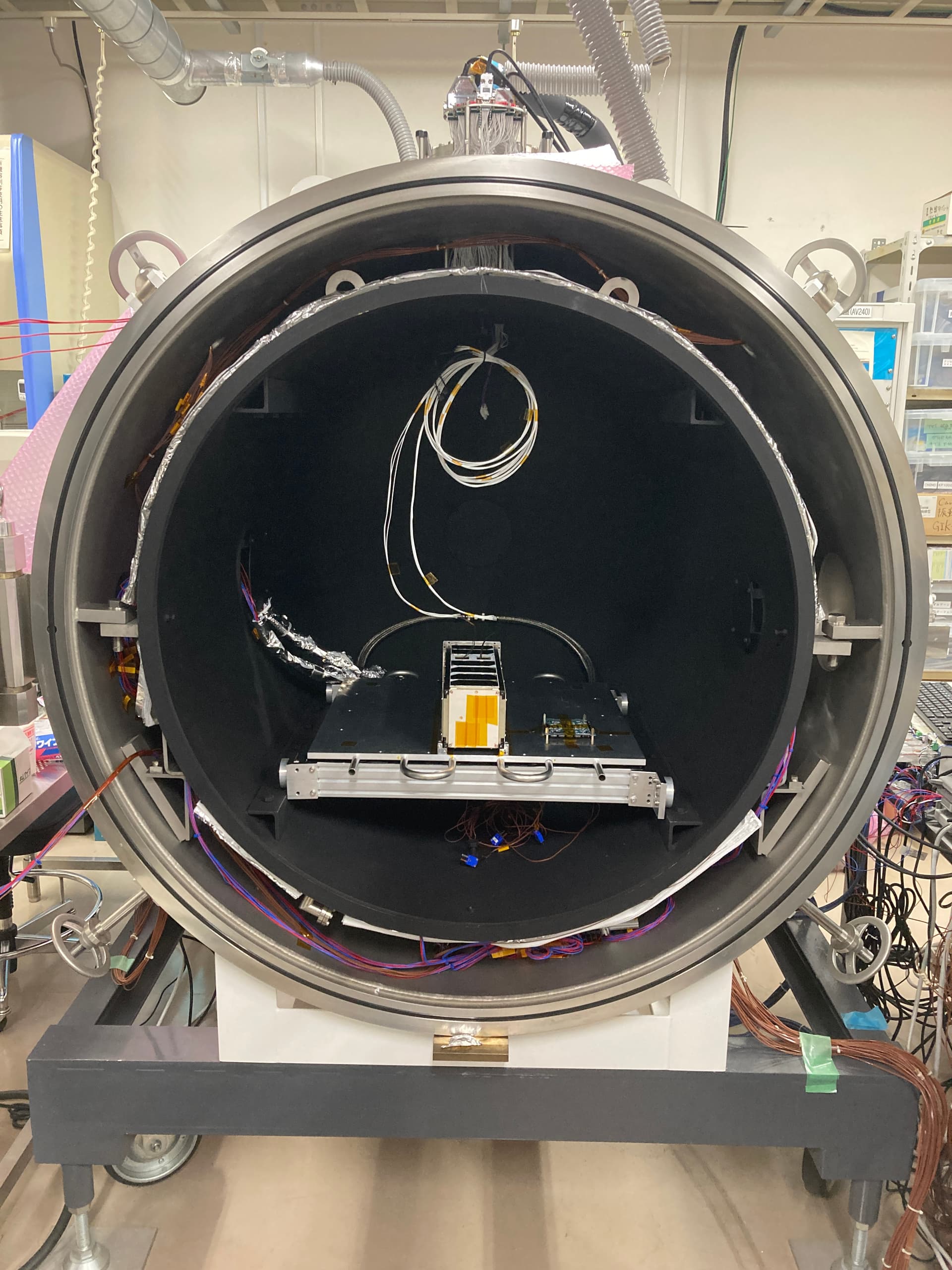

真空試験
FM
EM

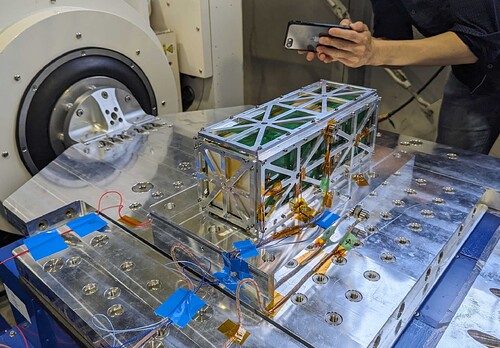

振動試験

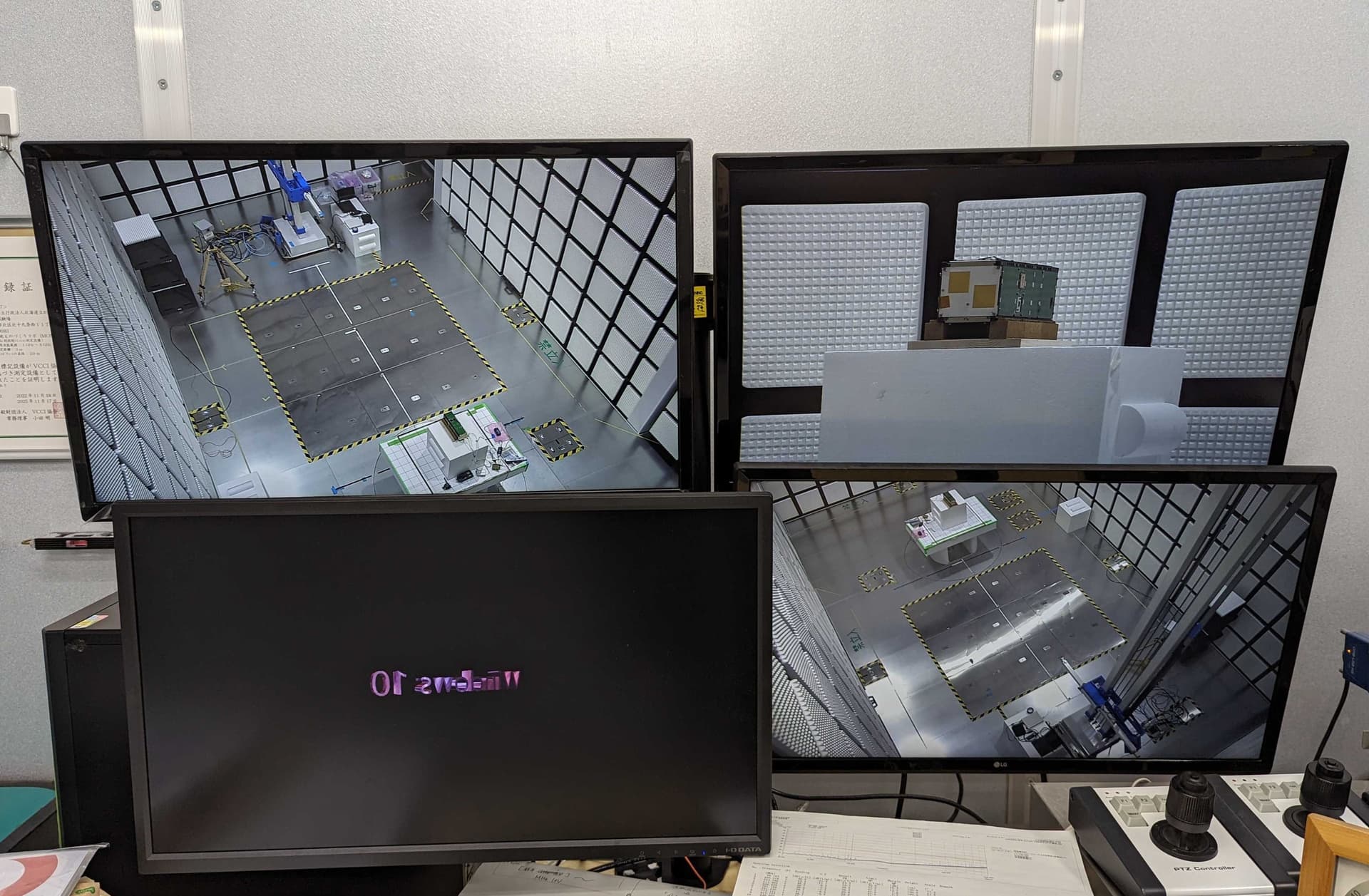

無線試験

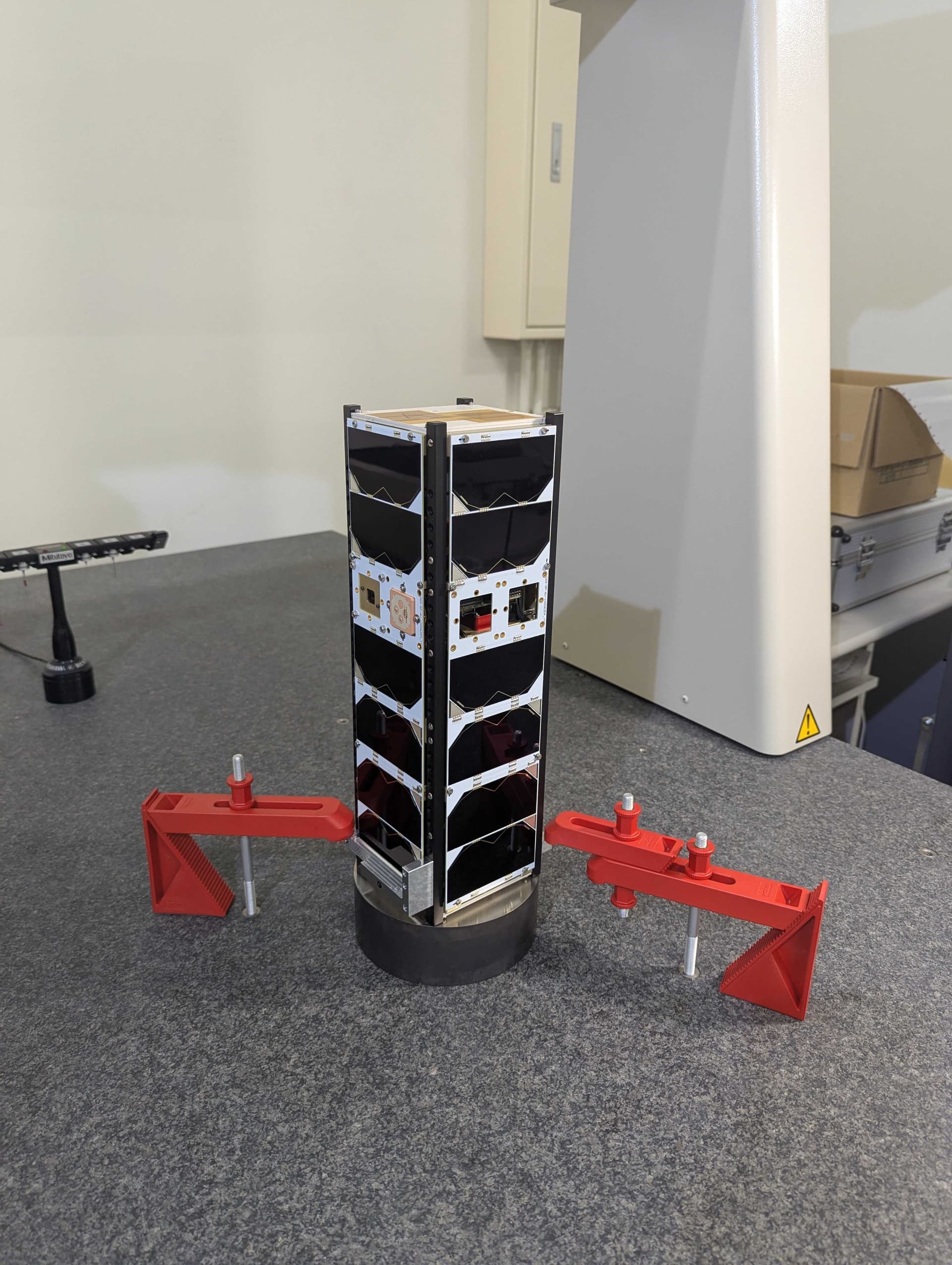

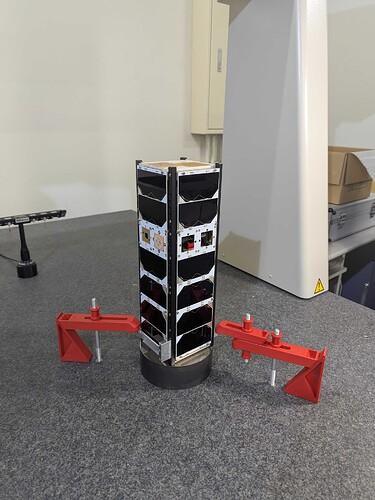

三次元形状測定
